Dispozitivul realizeaza frezarea cu diametru de 35mm pentru balamale in PAL/MDF de 18mm.

Dispozitivul este compus din:

1). Corpul Principal L care contine
-Un semn "V" pe centrul piesei, pentru pozitionare (in cazul in care nu se folosesc opritoarele)

2). Corp  Interschimbabil " A2 " care contine:
- 1 bucsa de 36 mm pentru frezare
(- de ce 36 mm si nu 35 mm? - deoarece frezele cu pastile vidia depasesc diametrul de 35mm)

3). Corp Interschimbabil " B " care contine:
- 2 bucse de 2,1mm sau 8,1mm (balamalele tip blum) pentru gaurirea in privinta prinderii balamalei pe usa de PAL

4). Corp Interschimbabil " C " care contine:
- 4 bucse de 2,1 mm sau
- 4 bucse de 5,1 mm (balamalele tip blum in lung sau in lat) pentru gaurirea in privinta prinderii corpului balamalei pe cealalta placa de PAL

5). Corpul de prindere tip menghina

6). Opritor lateral, care se poate pozitiona la distantele de 100 mm si 118 mm fata de centrul sablonului

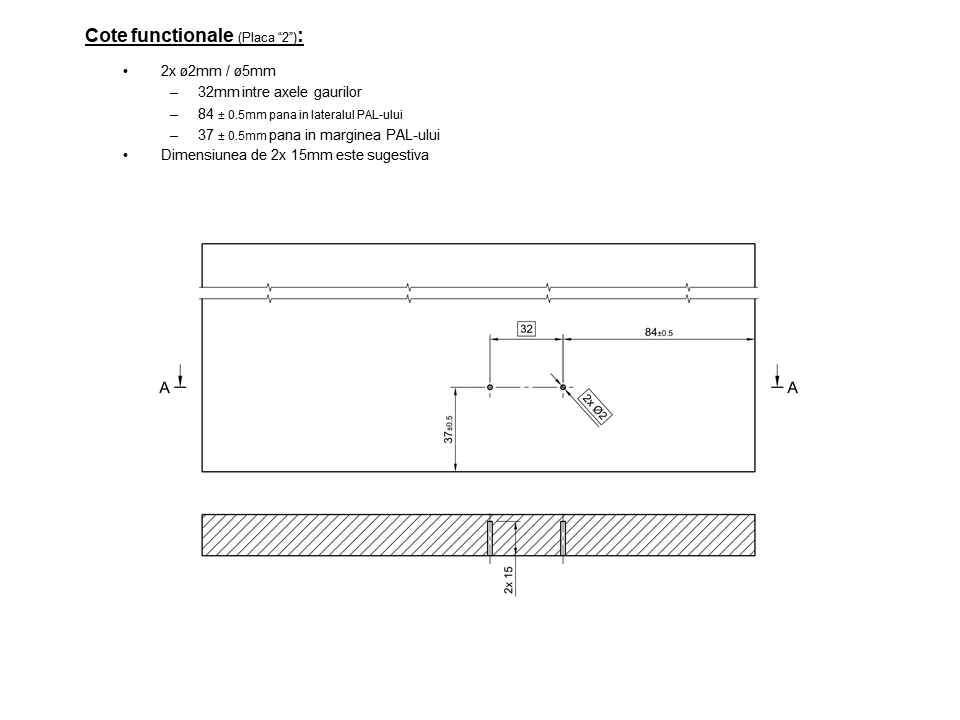

*Distanta dintre marginea PAL-ului si tangenta la gaura frezata este de 5 mm (se poate modifica la cerere)

*Bucsele sunt realizate din otel cementat
 Acestea sunt marite in diametru pentru a se putea folosi orice burghiu/freza de pe piata.
 De exemplu, frezele cu pastile vidia sunt mai mari in diametru decat este specificat pe ambalaj.
 (tolerantele rezultate in urma frezarii cu bucsele putin marite sunt infime)

*In cazul in care aveti nevoie de modificari ale dispozitivului, sau alte tipuri de sabloane/dispozitive care nu sunt listate pe website, suntem la un apel distanta.

*Piesele sunt fabricate prin printare 3D din plastic dur

*Aditional aveti nevoie de:
- Burghiu de 2 mm ( sau 5/8 mm in cazul balamalelor cu Cepi Expando)
- Freza de 35 mm
- Limitatorul de adancime (optional) – CADOU!

*Imaginile au scop de prezentare. Piesele pot prezenta diferente de culoare/design.
