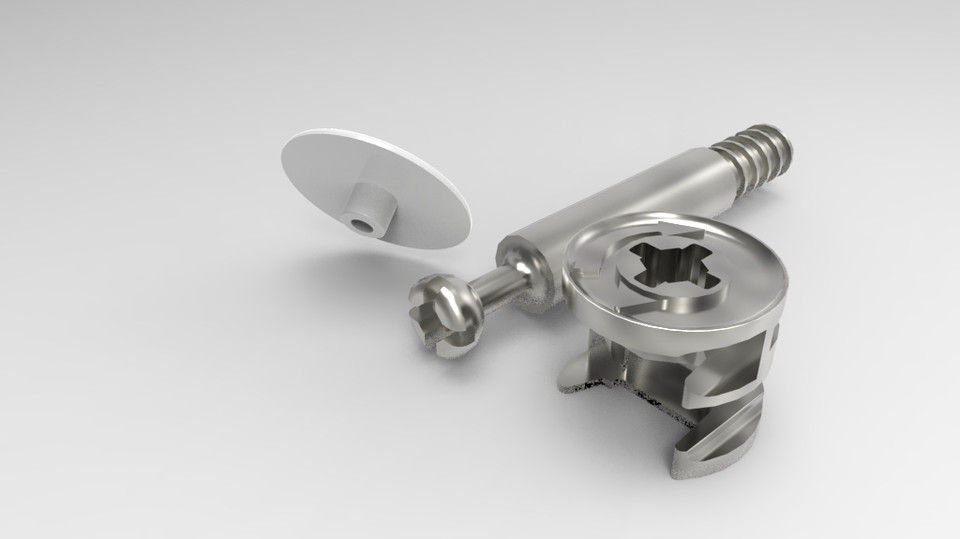

Dispozitivul realizeaza frezarea si gaurirea pentru demontabilul MINIFIX-15 cu tija de 24mm si 34mm + gaurile pentru 2 cepi de lemn, in PAL/MDF de 18mm

Dispozitivul este compus din:

1). Corpul Principal L care contine
-4 bucse de 8,1mm pentru gaurile cepilor de lemn (2 pe orizontalul placii si 2 in cant)
-1 bucsa de 8,1mm pentru gaura canalului de trecere a tijei minifix-15
-Un semn "V" pe centrul piesei, pentru pozitionare (in cazul in care nu se foloseste opritorul lateral)

2). Corpul A cu
-1 bucsa de 15,2mm pentru frezarea gaurii excentricului minifix-15 (pentru tija 34mm)
-1 bucsa de 5,1mm pentru gaura de prindere a tijei minifix-15

3). Corpul B cu
-1 bucsa de 15,2mm pentru frezarea gaurii excentricului minifix-15 (pentru tija 24mm)

4). Corpul de prindere tip menghina

5). Opritor lateral, care se poate pozitiona la distantele de 32mm, 92mm si 110mm fata de centrul sablonului

*Bucsele sunt realizate din otel cementat
 Acestea sunt marite in diametru pentru a se putea folosi orice burghiu/freza de pe piata.
 De exemplu, frezele cu pastile vidia sunt mai mari in diametru decat este specificat pe ambalaj.
 (tolerantele rezultate in urma frezarii cu bucsele putin marite sunt infime)

*In cazul in care aveti nevoie de modificari ale dispozitivului, sau alte tipuri de sabloane/dispozitive care nu sunt listate pe website, suntem la un apel distanta.

*Piesele sunt fabricate prin printare 3D din plastic dur

*Aditional aveti nevoie de:
- Burghiu de 5mm si 8mm
- Freza de 15mm
- Limitatoarele de adancime aferente celor de mai sus (optional) – CADOU!

*Imaginile au scop de prezentare. Piesele pot prezenta diferente de culoare/design.
